Тянущий вал печатной машины (Екатеринбургская офсетная фабрика).

Рабочая поверхность вала перед операцией восстановления

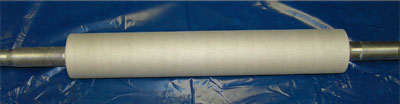

Восстановленная поверхность вала

Проблема

Износ наружной рабочей поверхности тянущего вала печатной машины на величину 0,3…0,8 мм. На некоторых изделиях отмечено разрушение покрытия со сколами. Появление вибраций, проскальзывание бумаги. Брак продукции при многоцветной печати. Необходимость замены вала на новый импортный. Срок службы нового вала около года.

Условия работы

Вес детали около 35 кг. Вал изготовлен из низколегированной стали с объемной термообработкой и поверхностным упрочнением рабочей поверхности - предположительно одним из способов газотермического напыления. Двусменная работа в течение не менее 2 лет.

Решение

Плазменное напыление материалом на основе никеля (Al) - C-Ni-Cr-B-Si с добавкой карбидов хрома (40…100 мкм) до 25%(объемн.).
· предварительная проточка рабочей поверхности вала с целью устранения эллипсности, следов износа, дефектного оставшегося покрытия, выравнивания поверхности;
· напыление подслоя и основного слоя;
· изделие эксплуатируется без последующей обработки, поэтому подгонка "в размер" с точностью +0,15 -0,1 мм производится вручную напылением.
Возможно восстановление износа до 2,5…3,0 мм на сторону.

Технико-экономический эффект

Время выполнения работ по плазменному напылению за исключением стандартных операций проточки составляет до 8 часов на один вал , в зависимости от предшествующего износа. Новый вал поставляется из-за рубежа. Восстановлено 6 близких по размерам валов. Восстановленные валы эксплуатируются более 3 лет без замечаний. По сроку эксплуатации восстановленные валы равнозначны новым.
Возможно многократное восстановление валов.
